Ändrad styrning av en glödskals-spolningspump

Beskrivning

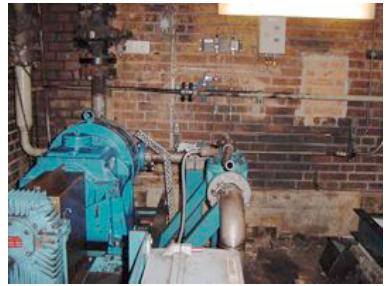

Före förparet i varmbandverket, hos Outokumpu i Avesta, används vatten med ett tryck på 100 bar för att spola bort glödskal från ämnen innan de går in förparet. Spolningen sker under cirka 5-15 sekunder per ämne. Vatten tas från älvvattensystemet och har ett ingående tryck, strax före högtryckspumpen, på cirka fem bar. Pumpmotorn är utrustad med frekvensomriktare men kördes vid 2500 varv per minut. Pumpen har en märkeffekt på 355 kW. Tillfälliga mätningar och loggningar under en veckas tid visade dels att pumpen var i drift kontinuerligt med ett genomsnittligt effektuttag på cirka 115 kW, dels att cirka 80 % av det trycksatta vattnet leddes till avlopp (via en ledning eftersom pumpen måste ha ett kylflöde för att inte börja koka när ingen glödskalsspolning sker) och 20 % användes vid glödskalsspolningen.


Åtgärd

Styrsystemet programmerades om så att pumpen startade strax innan ämnen kom fram till glödskalsspolningen och stängdes av efter glödskalsspolningen. En backventil byttes eftersom dess funktion bedömdes som osäker.


Resultat

Elanvändningen i pumpdriften minskade med cirka 80 %, vilket motsvarade cirka 200 000 kronor per år. Den förkortade drifttiden minskade underhållet på pumpen med uppskattningsvis 150 000 kronor per år. Det reaktiva effektuttaget minskade också.


Lönsamhet

Payoff-tiden var cirka 0,3 år.
