Byte av spolventil till södra rampen i BBV

Före åtgärd

I samband med en analys av 160-bars systemet för glödskalsspolning inom Bredbandverket mättes och loggades flödet ut till Södra rampen (före färdigvalsningen). Mätningen skedde efter den blå hydraulmanövrerade spolventilen. Mätningarna visade att flödet ut till rampen vid spolning var cirka 400 m³/h och att när inget band spolades var läckaget genom ventilen, inklusive förfyllnadsvatten som leds förbi ventilen i ett 12 millimeter rör, cirka 130-140 m³/h.


Åtgärd

Spolventilen byttes mot en nyrenoverad spolventil.


Resultat

Läckaget, inklusive förfyllnadsvattnet, minskade från 130-140 m³/h till 1-9 m³/h. Flödet på 130-140 m³/h kommer från systemet som har ett tryck på cirka 150 bar. Eleffekten som krävs för att trycksätta 135 m³/h från 5 till 150 bar är cirka 750-800 kW. Det betyder en elkostnad på 775 kW · 0,6 kr/kWh = 465 kr/h. Om man ansätter att produktionen nu är cirka 1100 band/vecka och varje band tar två minuter att spola i Södra rampen betyder det att den totala spoltiden är 37 h/vecka. Om man vidare antar att HT-systemet är avstängt 24 h/vecka betyder det att den totala tiden läckage förekommer till Södra rampen är 168-37-24 = 107 h.

Läckaget medför onödiga elkostnader på 465 kr/h · 107 h/vecka = 50 000 kr/vecka. Med en drifttid på 40 veckor/år blir kostnaden för läckaget 2 miljoner kr/år.

Åtgärden resulterade i minskade elkostnader med cirka 2 miljoner kronor per år.


Lönsamhet

Byte och renovering av en spolventil kostar cirka 30 000 - 40 000 kronor. Åtgärden har en mycket hög lönsamhet. Återbetalningstid cirka sex dagar.

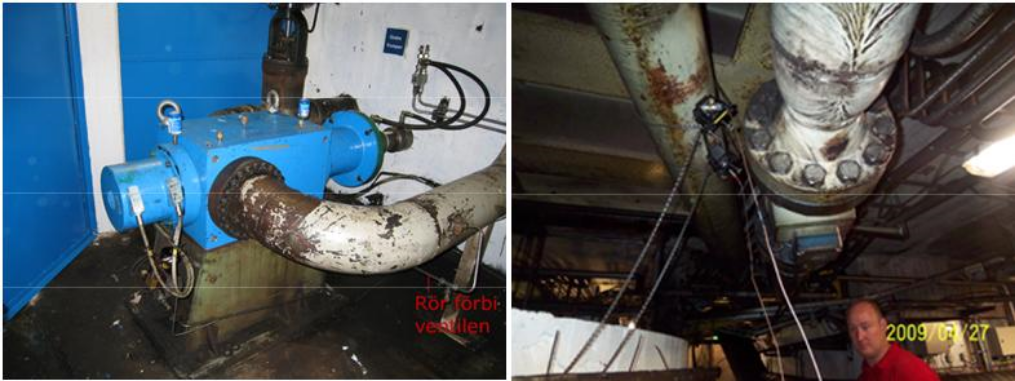

Spolventil för södra rampen. Till höger, mätning av flödet till södra rampen

Spolventil för södra rampen. Till höger, mätning av flödet till södra rampen
