Energiåtervinning från avdragsånga

Före åtgärd

Vid beredning av matarvatten, högst upp i ångdomen, används ånga för att koka bort syret ur vattnet. Ångan, tillsammans med syret, leds ut ”över tak” på Energicentral 1. Detta innebär en stor energiförlust.


Åtgärd

I ångledningen upp mot taket har en strypskiva och några ventiler monterats. På detta sätt kan praktiskt taget all ånga ledas ner till en värmeväxlare som förvärmer matarvatten innan det strömmar in i ångdomen.


Resultat

Ångförlusten över tak minskade kraftigt och nästan all energi i avdragsångan används för förvärmningen. Åtgärden resulterade i minskade ångförluster med motsvarande en miljon kronor per år.


Lönsamhet

Kostnaden för åtgärderna i rörsystemet uppgick till cirka 20 000 kronor. Åtgärden har en mycket hög lönsamhet. Återbetalningstid cirka sju dagar.

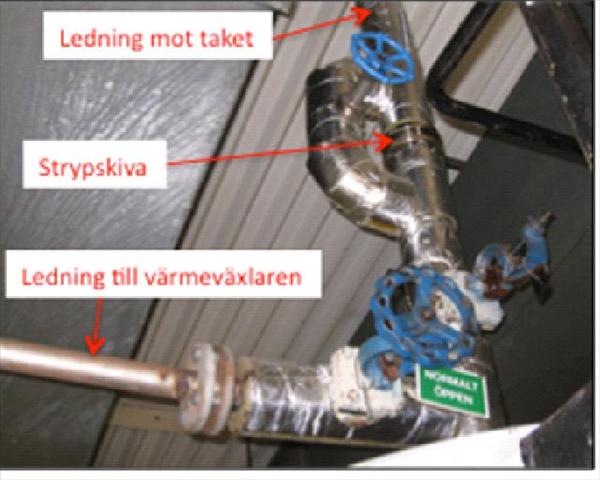

Strypskiva och ventiler för energiåtervinning från avdragsånga

Strypskiva och ventiler för energiåtervinning från avdragsånga
