Sänkt tryck i älvvattensystemet

Före åtgärd

En ny pumpstation för älvvatten, ÄPS, togs i drift under sommaren 2008. Den är utrustad med fyra identiska varvtalsreglerade pumpar. Den installerade motoreffekten är 4 · 802 kW. Pumpstationen har reglerats så att trycket på älvvattnet ut till nätet varit 5 bar.


Åtgärd

Trycket på utgående vatten har successivt sänkts till 3,4 bar genom att minska varvtalet på pumpar i drift. Det lägre trycket räcker för att kyla processerna när älvvattnet har låg temperatur, dvs. under hösten, vintern och våren. Under några sommarveckor när vattnet i älven är varmt och produktionen körs kan trycket behöva ökas något.

Åtgärder som varit nödvändiga för att kunna hålla trycket på 3,4 bar har varit:

  • Ändring i PLC-program så att ventil SV 107 stänger/öppnar långsammare. Detta för att inte stora uttag av älvvatten ska ge upphov till snabba trycksänkningar i älvvattensystemet

  • Ändrad tidskonstant, från fem sekunder till 20 för diesel 1, så att inte dieseldrivna pumpar startar vid korta trycksänkningar i älvvattensystemet. Presso-stater kalibrerade vid starttryck 2,5 bar för diesel 1 och 2,0 bar för diesel 2

Åtgärderna har inte krävt några investeringar utan endast mantid för mätningar, analyser och modifiering av styrprogram.


Resultat

Mätningar och analyser av tryck, flöden, varvtal och eleffekt till pumparna i ÄPS har visat att trycksänkningen lett till 185 kW lägre effektförbrukning i pumparna vid oförändrat älvvattenflöde ut på nätet.
Elkostnadsbesparing: 185 kW · 8000 h/år · 0,6 kr/kWh = 890 000 kr/år.

Dessutom har driftförhållandena för pumparna förbättrats vilket leder till minskat slitage i pumparna.


Lönsamhet

Åtgärden omfattar endast ändringar i styrprogram. Mycket hög lönsamhet cirka 0,9 miljoner kronor per år.

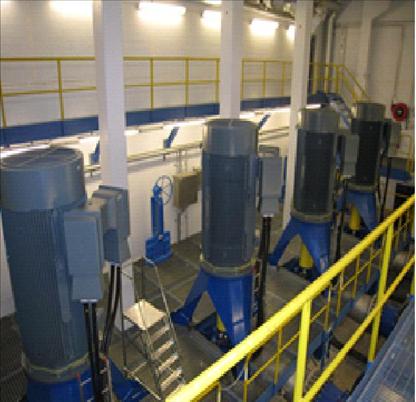

Pumparna i älvvattenpumpstationen, ÄPS

Pumparna i älvvattenpumpstationen, ÄPS
