Värme från kompressorer värmer returvatten i fjärrvärmenät

Före åtgärd

Inom industriområdet finns en kompressorcentral med fyra stycken kompressorer. Total elförbrukning var under 2009 cirka 3300 MWh. Kompressorerna är vattenkylda och det uppvärmda kylvattnet leddes ner i dagvattenavloppet.


Åtgärd

Ett system med värmeväxlare, pumpar, rör, ventiler och styrsystem installerades. Det uppvärmda kylvattnet från kompressorer, med temperaturer på 70-80 °C, leds i en ledning till en värmeväxlare som förvärmer returvattnet i fjärrvärmekretsen med cirka 20-40 °C. Kylvattnet kyls vidare i värmeväxlare för spädvatten och kondensat och sedan för industrivatten innan det återförs till kompressorerna.


Resultat

Energin i det varma kylvattnet från kompressorerna tas nu tillvara istället för att gå med avloppet. Den återvunna värmeeffekten är cirka 210 kW i genomsnitt. Under år 2009 tillfördes fjärrvärmevattnet cirka 1700 MWh, dvs. ungefär hälften av den elenergi som kompressorerna förbrukade.


Lönsamhet

Åtgärden sänkte värmningskostnaderna för Outokumpu i Degerfors med 850 000 kronor per år. Payoff-tiden för åtgärden är cirka ett år.

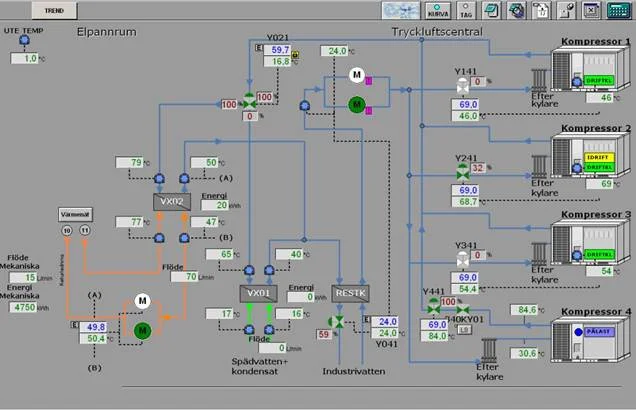

Ett schema som visar systemet

Ett schema som visar systemet
