Varvtalsreglering av rökgasfläktar

Beskrivning

I järnpulververket i Höganäs används rökgasfläktar för att hålla ett lämpligt undertryck i glödgningsugnarna så att rökgaserna evakueras. De två fläktarna som installerades 1971 var remdrivna och undertrycket reglerades manuellt med ledskenespjäll. I slutet av 1990-talet varvades fläktarna upp för att öka kapaciteten. Detta medförde att de två 130 kW elmotorerna måste bytas ut mot två 160 kW motorer.


Åtgärd

I samband med ombyggnader av kanalsystemet under 2005, som en del i ett spillvärmeprojekt, byttes de äldre fläktarna ut mot nya effektivare fläktar med direktdrift (160 kW motorer) och varvtalsreglering. Samtidigt installerades också en tredje fläkt, som reservfläkt, för ökad driftssäkerhet.


Resultat

Vid samma undertryck är eleffekten cirka 50 % lägre än med de gamla fläktarna. Den kontinuerliga och snabbare tryckregleringen gör det även möjligt att köra systemet med mindre säkerhetsmarginal på undertrycket. Detta minskade eleffekten med ytterligare ca. 20 %. Dvs. eleffekten har minskat med cirka 65 %. Nu är uttagen eleffekt från nätet 2 · 50 kW jämfört med 2 · 150 kW tidigare. Elanvändningen har minskat med cirka 1200 MWh/år, dvs. ungefär 0,5 miljoner kronor per år.


Lönsamhet

Projektet genomfördes som en nödvändig del av ett spillvärmeprojekt. Elkostnadsminskningen blev avsevärt större än förväntat och motsvarar en payoff-tid på cirka 3,5 år för fläktar och frekvensomriktare.


Kommentarer

Några faktorer som bidrar till minskningen av eleffekten är högre verkningsgrad på nya fläktarna, bättre reglering med varvtalsregleringen, direktdrift i stället för remdrift, strömningstekniskt bättre utformat kanalsystem m.m.

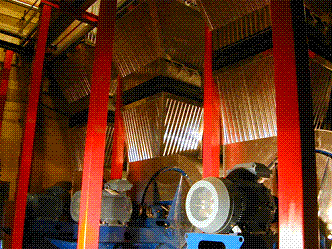

Fotografierna nedan visar fläktarna vid monteringen.


33 BILD 1 Goda exempel - Varvtalsreglering av rökgasfläktar.gif
